draw.io 全功能使用指南（精益管理/流程梳理专用）

draw.io（也常称diagrams.net）是免费开源、无广告、跨平台的专业流程图工具，主打安全隐私与全场景适配，完美满足精益管理、标准流程梳理、团队协作绘图等需求，无高级功能锁、无水印，是替代Visio的高性价比选择。

一、核心核心优势（速览）

1. 免费无限制：开源协议授权，所有功能免费使用，无会员付费门槛，导出文件无水印、无格式限制
2. 全平台覆盖：在线版（零安装）、Windows/macOS/Linux桌面版、VS Code插件版全覆盖，支持多端数据同步
3. 专业全适配：支持流程图、UML图、ER图、网络拓扑图、泳道图、BPMN图、电路图等，可直接导入/导出Visio（.vsdx）文件，兼容Gliffy、Lucidchart文件
4. 安全高可控：桌面版支持完全离线使用，文件默认本地存储，平台无法访问数据；.drawio源文件为XML格式，完美支持Git版本控制，适配团队协作
5. 强协作能力：支持实时共享光标协作，无缝集成Google Drive/OneDrive/SharePoint、Atlassian（Confluence/Jira）、GitHub/GitLab、Notion等主流办公/开发工具

二、快速上手（两种常用方式）

方式1：在线版（零安装，临时绘图首选）

1. 浏览器直接访问：https://app.diagrams.net/
2. 首次打开选择「设备」 作为保存位置，直接新建绘图，文件可本地保存或同步至云端
3. 无需登录/注册，即开即用

方式2：桌面版（推荐，离线优先/敏感流程绘图）

官方下载（最稳定）

从GitHub Releases下载对应系统安装包，Windows选.exe/.msi、macOS选.dmg、Linux选对应包

快捷安装

• Windows：Microsoft Store直接搜索diagrams.net一键安装
• macOS：终端执行命令 brew install --cask drawio

  安装步骤

• Windows：双击安装包，按向导「下一步」完成即可
• macOS：将安装包拖拽到「Applications」文件夹，完成安装

三、高效绘图三步法（适配精益管理流程梳理）

步骤1：选模板，快速起步

新建绘图时，直接选择「流程图」「UML类图」「泳道图」 等预制模板，或选择空白图自由绘制，模板贴合专业绘图规范，减少基础排版工作量

步骤2：拖放绘图，高效制流

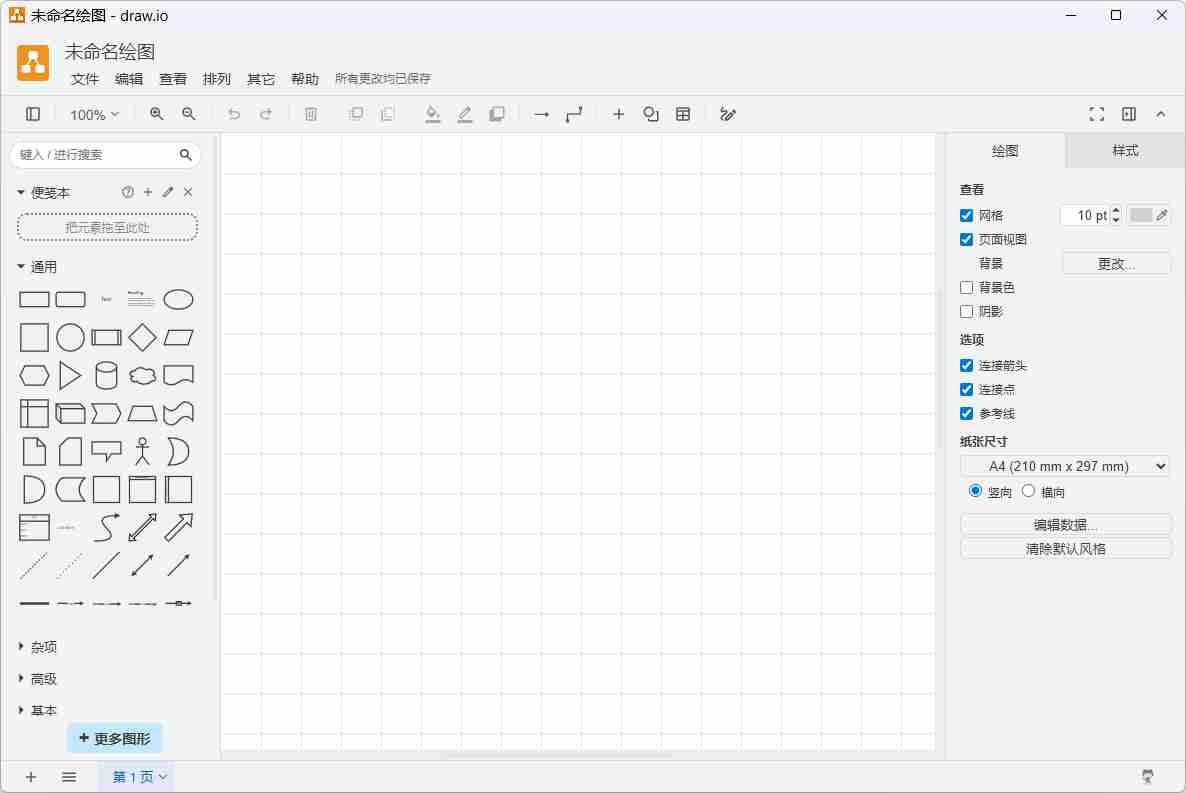

1. 左侧形状库：根据需求选择对应图形（如流程框、判断框、起止框），直接拖拽到画布
2. 快速连线：悬浮图形出现蓝色箭头，点击即可自动连接相邻图形；或点击图形上的绿色连接点，手动拖拽绘制连线，支持调整连线样式/箭头方向
3. 批量编辑：多选图形可统一修改大小、颜色、字体，贴合团队标准化要求

步骤3：导出分享，多场景适配

点击顶部「文件」→「导出为」，支持多种格式，满足报告、演示、存档等不同需求：

• 图片格式：PNG（带透明背景）、JPG，适合插入文档/PPT
• 矢量格式：SVG、PDF，适合高清打印/大屏演示
• 源文件格式：.drawio，方便后续编辑/团队协作
• 兼容格式：Visio（.vsdx），无缝衔接旧版流程文件

四、精益管理专用实用技巧（提效+标准化）

1. 批量排版，规范审美：多选画布中的图形，右键选择对齐/分布功能（如左对齐、水平居中、等距分布），快速让流程图表整洁规范，符合精益管理的视觉要求
2. 复用标准，统一团队：将企业常用的流程片段（如审批节点、操作规范）选中后保存为「自定义库」，或直接导出为模板文件，团队成员可直接调用，避免重复绘制，保证流程绘图标准统一
3. 版本管控，追溯变更：将.drawio源文件提交至Git仓库，可清晰追溯流程的修改记录、修改人，适配精益管理中流程优化的全生命周期跟踪
4. 隐私优先，保护敏感流程：处理企业核心流程、敏感业务梳理时，使用桌面版离线绘图，全程无需联网，数据仅保存在本地，避免信息泄露
5. 实时协作，跨部门梳理：多人协作梳理跨部门流程时，共享.drawio文件，开启实时协作功能，支持共享光标查看彼此操作，高效同步流程梳理意见

五、常见问题解决方案

1. 安装失败
   • Windows：右键安装包，选择「以管理员身份运行」
   • macOS：按住Control键点击安装包，选择「打开」，在弹窗中确认允许运行（解决系统安全限制）
2. 界面无中文
   点击顶部「设置」→「语言」，选择「中文（简体）」，重启软件后即可生效
3. Visio文件兼容问题
   直接在draw.io中点击「打开」，选择.vsdx格式文件即可编辑，编辑完成后可直接导出为Visio格式，无缝衔接原有流程文件
4. 绘图卡顿/图形错位
   清理画布冗余元素，或保存文件后重启软件；桌面版建议关闭其他占用内存的程序，提升运行速度

六、官方资源

• 在线版地址：https://app.diagrams.net/
• 官方官网：https://www.drawio.com/
• 桌面版下载：GitHub Releases（diagrams.net）
• 插件版：VS Code商店搜索「draw.io」、Chrome商店搜索「draw.io for Notion」
